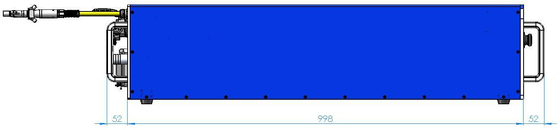

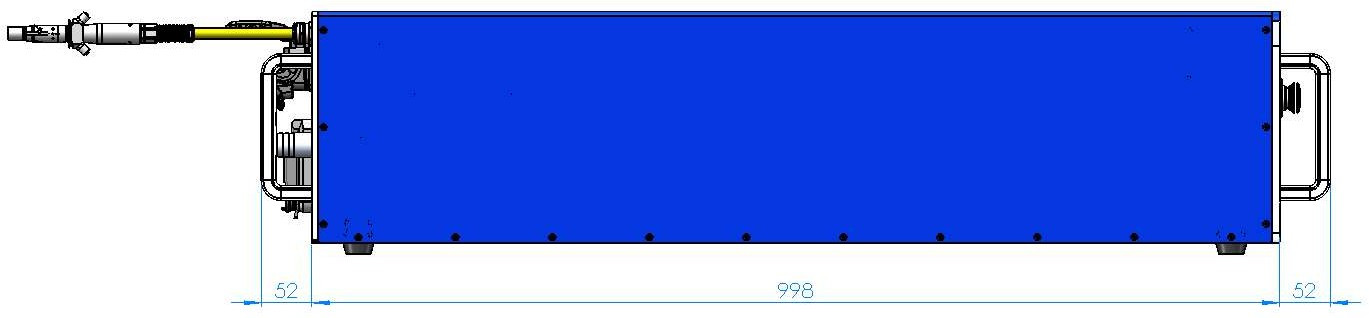

4000w 레이퀴스 섬유 레이저원

1.1 상술

상술은 다음 표에 수록됩니다

표 5 상술

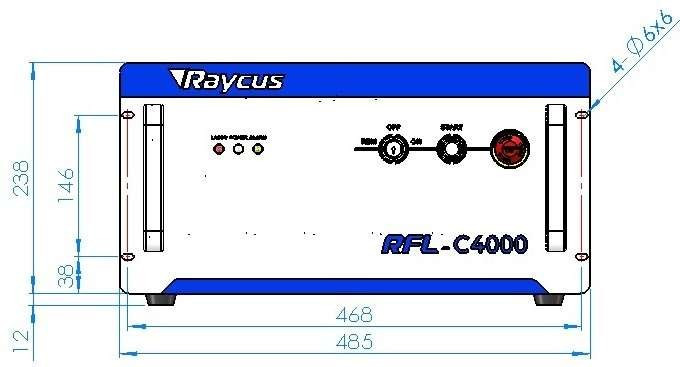

1. 다음 위의 REM / 꺼짐 상태 / 키 스위치, 레이저의 제어 시스템 전원 스위치. 열쇠를 끼워 넣으세요 ; 또한 'ON' 입장에 또는 시계 반대 방향으로 'REM' 입장에 오른쪽으로 돈 핵심을 돌리는 것 레이저 제어 시스템에 전원을 켤 것입니다. 그리고 나서 레이저는 'CTRL-INTERFACE' 당신의 이전 장치에 제어 모드를 입력할 것입니다. 당신은 보다 상세한 설명을 위해 4.9 제어 모드를 언급할 수 있습니다.

2. 전원 : 조명인 제어 시스템 전력은 제어 시스템이 있다고 나타냅니다

틀었습니다.

3. 시작되세요 : 레이저 주요 권력 버튼, 그린, 이 버튼이 아래 눌러질 때, 레이저는 레이저를 분사할 준비가 됩니다.

4. 레이저 : 레이저 방출 지표, 빨강은 레이저 방출이 계속 있을 때 밝아집니다.

5. 알람 : 경보 표시기, 노랑색은 오류 상태를 보여줍니다.

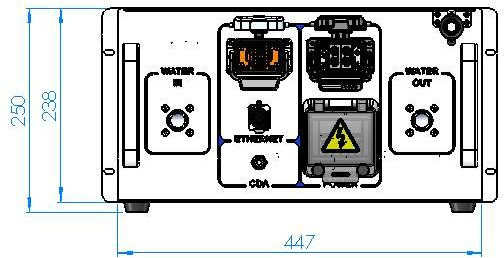

1. AC 입력 : 있을 수 있을 뿐인 공급원 입력을 위한 소켓이 전원 코드에 플러그와 결합하 라고 우리가 규정했습니다.

2. 전원 : AC의 스위칭을 제어하기 위한 기중 차단기.

3. CTRL-INTERFACE : 인터페이스를 제어하시오 그러면 이 인터페이스는 남자 24 바늘 연결기이고 그것이 멀티 기능입니다. 최종 사용자들은 인터페이스로 제어 모드와 입력 아날로그 제어 신호에서 설정하는 것뿐만 아니라, 그것으로부터 폴트 신호를 받을 수 있습니다.

4. 급수되세요 : 배관 접속부, 흐르고 반환하기 위한 냉각수를 위한 주입구와 수단. (시스템 요구를 냉각시키기 위한 레이저 모델과 상응하는 물 관경을 위한 테이블 6을 보세요)

5. 이더넷 : 이더넷 인터페이스. 그것은 레이저에게 리모콘과 저장 알람 정보를 제공할 수 있습니다.

6. CDA : 청정 건조 공기 입력. 청정 건조 공기는 듀 형성을 방지하기 위해 여기에서 입력됩니다.

CDA의 애플리케이션 :

만약 CDA가 고객에 의해 제공되면, 그것이 드라이어에 의해 냉각되고 마르는 후, 5μm-particle과 0.3μm-particle 필터에 의해 여과했고 0.1μm이 윤활유를 안개처럼 뿌렸습니다. CDA의 온도는 5~40C의 범위여야 하고 가장 높은 이슬점이 0C입니다 (그것이 제안되고 CDA의 온도가 냉각수의) 온도 아래에 5C입니다. CDA에서의 압력은 0.1 MPa보다 낮습니다, 흐름 속도가 10 LPM이고 연결기와 합치된 파이프의 외경이 6 밀리미터입니다.

만약 레이퀴스에 의해 제공된 CDA 필터 모듈이 사용되면, CDA가 만약 0.8MPa보다 낮으면, 연결기와 합치된 파이프의 외경은 6 밀리미터인 드라이어와 압력에 의해 또한 냉각되고 마릅니다.

CDA는 레이저의 시작 30 분 전에 입력되어야 합니다. 만약 대기 온도가 25C보다 낮고 습도가 50%보다 낮으면, CDA가 불필요합니다.

1.1 전력 연결

표 7 전력 연결 요구

1.2 인터페이스 정의

4.4.1 CTRL-INTERFACE 정의

CTRL-INTERFACE는 레이저 제어를 위한 것입니다, 선임과 정의가 다음보다 낮습니다

8 CTRL-INTERFACE를 그림으로 나타냅니다

24개 핀 크트들 인터페이스의 표 8 정의
